HDD工法(誘導式水平ドリル工法)
NETIS(国交省新技術情報提供システム)の準推奨技術

非開削工法を
「早く「柔軟に
「コンパクトに」

都市生活に欠かせない地下の基盤整備を、
これまで以上に迅速に、柔軟で、経済的かつ
環境に優しいものに進化させます。
テラジェットは、これからの推進工事に
革新をもたらします。

TERRAJETHDD工法(誘導式水平ドリル工法)/テラジェットとは

HDD工法(誘導式水平ドリル工法)/テラジェットとは、
ガス管や上下水道の圧送に用いられる管路や、
電力ケーブルなどの埋設管路の形成に最適な工法です。
環境への配慮と高い安全性を兼ね備えており、
非開削工法として世界中で最も広く採用されています。

HDD工法(誘導式水平ドリル工法)/
テラジェットの工程PROCESS

HDD工法(誘導式水平ドリル工法)/テラジェットは、主に 「パイロット削孔工(先導削孔工)」「埋設管引込工」の2つの作業工程から成り立ちます。

〈一次工程〉

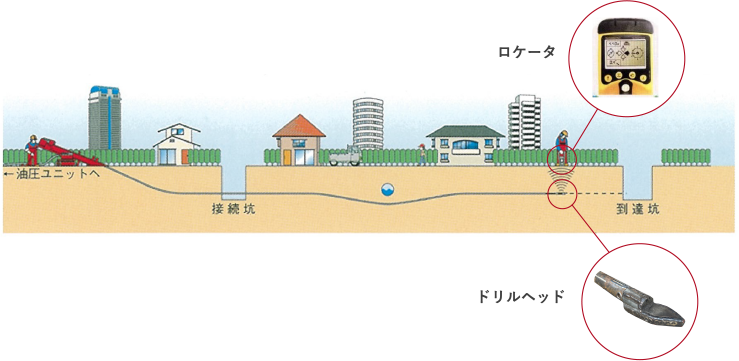

パイロット削孔工(先導削孔工)

ゾンデ(発信器)が内蔵されたドリルヘッド(先導体)を地上よりロケータ(受信器)で正確に誘導しながら到達坑まで削孔します。
地中のドリルヘッドは、上下左右に進路修正が可能です。想定外の地中障害物や地層に遭遇した時は、ドリルヘッドを数メートル手前にバックさせ、障害物を迂回するラインをすばやく再削孔することが可能です。

パイロット削孔工(先導削孔工)

〈二次工程〉

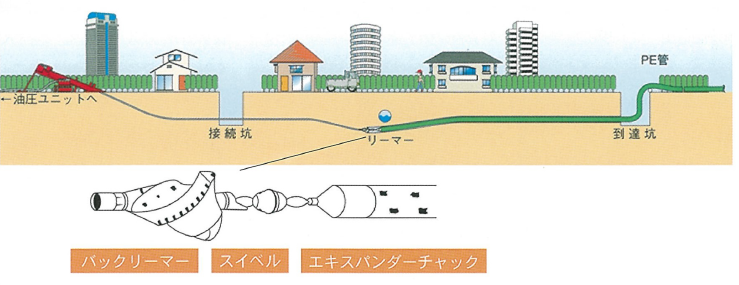

埋設管引込工

到達坑で埋設する管外径に適合したバックリーマーを取り付け、バックリーマーを回転させながら掘削流体をジェット噴射させて管を引き込み、埋設します。

埋設管引込工

このような場面で

  • 複数のライフラインを一度にまとめて埋設したい
  • 都市部の狭小地のため開削が困難
  • 交通渋滞振動・騒音を低減したい
  • 水路・線路・道路が横断しており施工が困難
  • 超軟弱地盤で開削が困難
  • 橋梁に添架できない

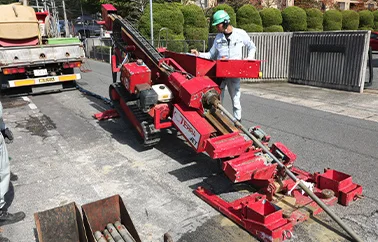

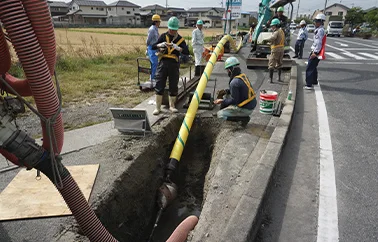

事例CASE

お客様の要望

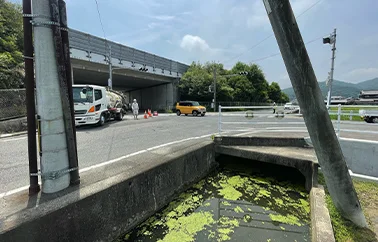

水路・交差点横断という困難な施工条件ですがスピーディーに施工をお願いします。
課題・問題

「水路・交差点横断」を伴う困難な施工条件であるため施工が不可能

従来ライフラインの地下埋設工事は、掘削機械と人力による「開削工法」が代表的にあるが、
「水路・交差点横断」を伴う困難な施工条件であるため施工が不可能。

工期の延長や社会的な負荷(交通渋滞・環境への影響)が懸念

このような場合、従来では、「小口径推進工法」が採用されてきたが、大規模な仮設工事(立坑工)
や薬液注入工など多工程を伴うため、工期の延長や社会的な負荷(交通渋滞・環境)が懸念されました。

結果

上記のような困難な条件のなか、安全性・工程・コスト・社会的な影響での優位性を認められ
HDD工法(誘導式水平ドリル工法)/テラジェットでの施工を実施

安全面また計画通りに全体工程の短縮に貢献できたこと、社会的な負荷(交通渋滞・環境への配慮)を最小限に抑えられたことで発注者様からの信頼を得られました。
現在もライフライン工事(電気・ガス・水道・下水・通信など)の地下埋設に伴うあらゆる
課題解決に適した技術提案を行うことで、新規・リピート工事の受注が堅調であり、
弊社の代表的な工法の一つです。

特徴ABOUT

環境にやさしいEco friendly

管を掘って埋める開削工法の場合、掘った土砂は現場から仮置場までダンプトラックで運搬、そして管を布設後、埋め戻し用土砂が再びダンプトラックにより現場に運び込まれ管が埋め戻されます。これらによる二酸化炭素排出量は膨大です。一方、HDD工法(誘導式水平ドリル工法)/テラジェットでは小さなピットを掘削し、埋め戻すだけなので二酸化炭素排出量は、ごくわずかです。

開削工法とHDD工法(誘導式水平ドリル工法):総使用機器量のイメージ

  • 開削工法の場合
  • HDD工法(誘導式水平ドリル工法)/テラジェットの場合

暮らしにやさしいLife friendly

従来の工法では道路を封鎖しなければならない場合でも、HDD工法(誘導式水平ドリル工法)/テラジェットではその必要がなく、交通渋滞を緩和することができます。
また、従来の工法と比べて、使用機器も圧倒的に少なく、空気汚染や騒音の削減につながります。

工事の柔軟性Flexibility

想定外の地中埋設物や、地層に遭遇した時、ドリルヘッドを数メートル手前にバックさせ、障害物を迂回するラインをすばやく再削孔することが可能です。また、機械は地上設置を基本とし、作業スペースを小さくスピーディーに施工することができるため、日々の機械据付撤去も容易です。

工期短縮Shorten the period

ドリルマシンの設置撤去に掛かる時間は約2時間。従来の工法とは比較にならないスピードで推進工程に着手します。
推進工程開始後も、1日で100m以上布設することができる唯一の工法。機材はコンパクトでありながら土質・管径等の条件により長距離施工が可能であり、従来の工法に比べ工事期間を短縮することができます。

数字でみるテラジェットDATA

テラジェット協会発足

1997

最大施工管径実績

φ 0mm

最多多条引き本数実績

0

施工延長実績

総 数0.0m(2023年3月末時点)

最 長0.0m

施工件数の推移
  • 2000
  • 1800
  • 1600
  • 1400
  • 1200
  • 1000
  • 800
  • 600
  • 400
  • 200
  • 0
  • 1996年
  • 2000年
  • 2005年
  • 2010年
  • 2015年
  • 2020年
  • 2022年
民間工事と公共工事の割合
発注先の割合
管種別の割合
工事種別の割合
  • ガス
    0%
  • 共同溝
    0%
  • 下水道
    0%
  • 上水道
    0%
  • 通信
    0%
  • 電気
    0%
  • 農業用水
    0%
  • 排水・用水
    0%
  • その他
    0%

機械の紹介MACHINE

左右にスクロールできます
タイプスタンダードタイプミニジェットタイプラージタイプ
型式5515(4015)ミニジェット8522
回転トルク5,500/2,750Nm1,000Nm8,500/4,250Nm
引抜力150kN80kN220kN
給圧力85kN(75kN)80kN110kN
回転数85/170rpm0-75rpm72/177rpm
出力82kW24kW97kW
全長5,750mm1,050mm6,400mm
全幅1,200mm570mm2,250mm
高さ1,200mm1,150mm2,250mm
重量1,915kg220kg9,000kg
適用管径~350mm~200mm~700mm

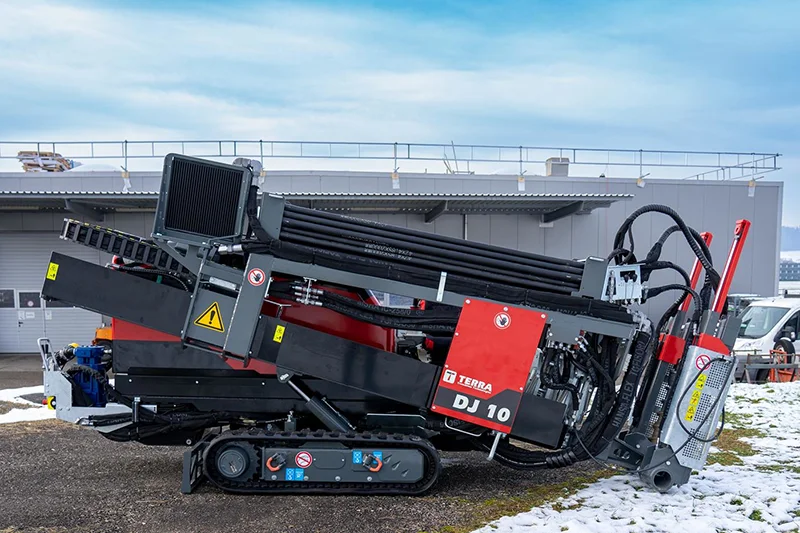

Standard type

スタンダードタイプ(地上発進型)

地上発進型タイプのドリルラック(ドリルマシン)の設置撤去に掛かる時間は、短時間。
従来の推進工法とは比較にならないスピードで着手します。
コンパクトなボディーにもかかわらずパワフルな引抜力であらゆる施工条件に対応します。

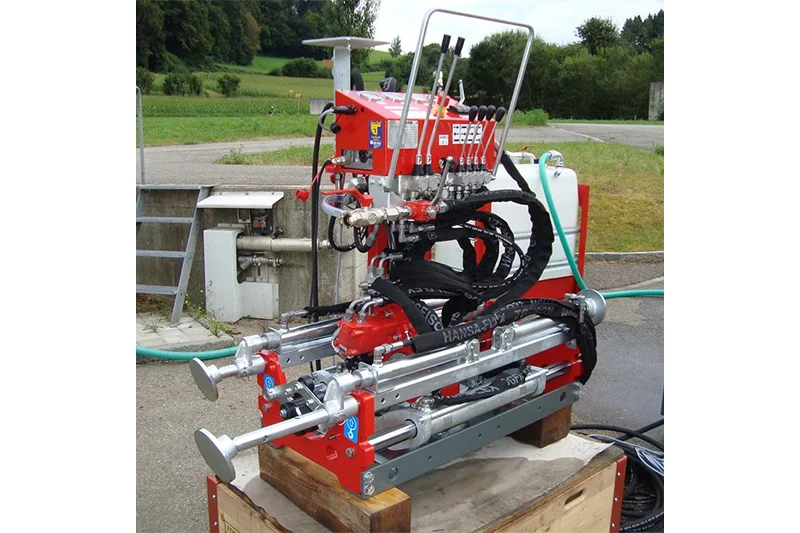

MINI JET type

ミニジェットタイプ(坑内発進型)

坑内発進型のミニジェットは、コンパクトな本体により小規模な発進立坑により作業可能であり、都市生活への影響が懸念される都市型の狭小地での施工が可能です。

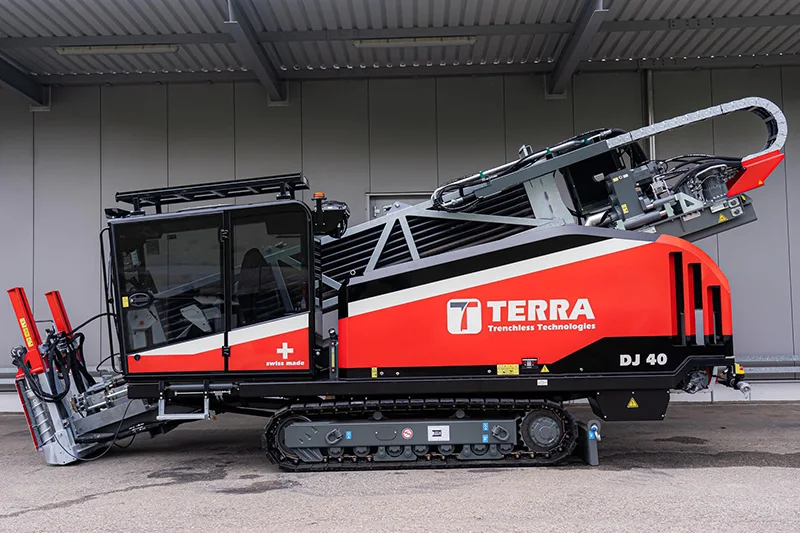

Large type

ラージタイプ(地上発進型)

回転トルク、引抜力等の能力が大幅に向上し、適応土質、適応口径の適用範囲が大幅に拡大しました。
適応土質:従来機種では不可能だったN値30以上の硬質土や岩盤層にも対応
適応口径:従来機種ではφ350mm程度までだったのが、φ500mm程度までに拡大

※施工可能範囲は、現場条件および土質構成等によりますのでお問い合わせください。
