弧状施工で障害物を回避　狭隘な環境下で工期短縮と安全施工

事例CASE

用途: 水道・配水管
施工場所: 岡山県岡山市南区浜野地内
工事内容: 配水管布設工事（水路横断）
アラミド外そうポリエチレン管（WEETA-13.6）
φ150㎜　埋設延長L=26.17ｍ
土質: 砂・粘性土互層（N値7程度）、礫径φ50㎜程度混入
施行年月: 2025-11
施工条件: 県道に面した歩道上での作業になり、非常に狭隘で歩行者の通行が非常に多く、地域住民への配慮また安全を考慮し、短期間での迅速な施工が要求される作業環境です。また地下水位が非常に高く、粘性土と礫が混じりあう互層の土質です。既設埋設物も多く、非常に施工精度が要求される条件です。

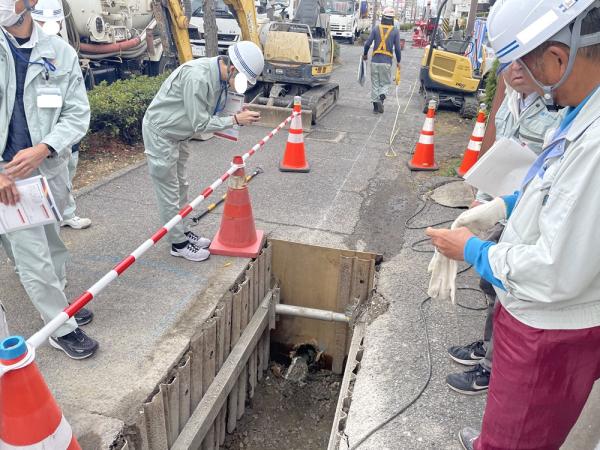

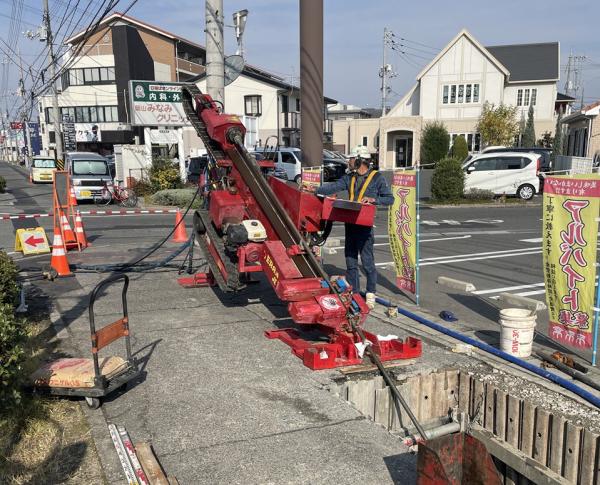

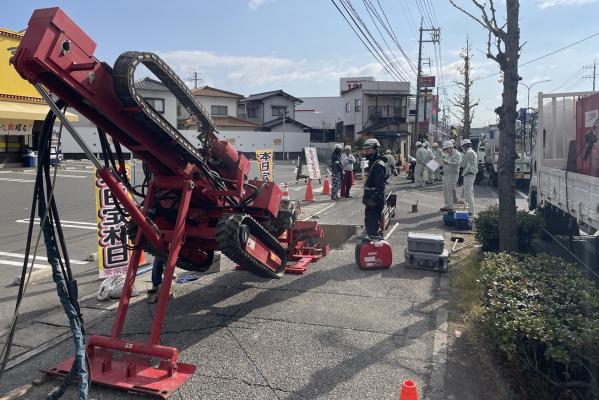

工法採用の経緯: 今回の埋設計画は、φ150㎜の配水管を水路下に布設する計画（水路W5.5m×H2.0m）。布設計画箇所の周辺には多数の既設埋設物（工業用水・下水道・水道・水路下木杭）が布設されており、また周辺水位が高いため、推進工法の立坑構築が困難な状況でした。HDD工法は、機材がコンパクトであり、非常に簡易な発進坑・到達坑で施工が可能です。また大規模な立坑を必要としないため工程を削減でき、工期の大幅な短縮と地元住民への影響を大幅に削減できます。

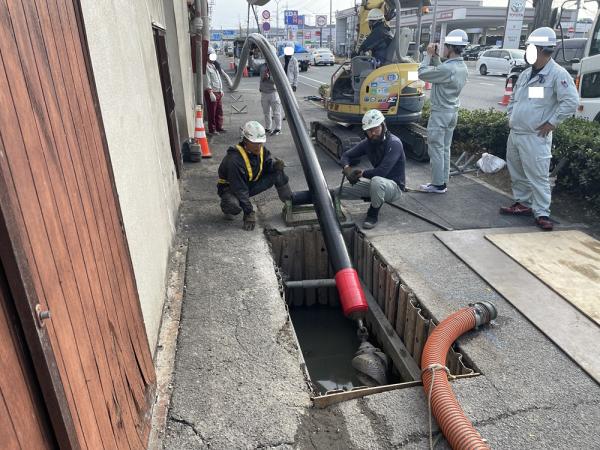

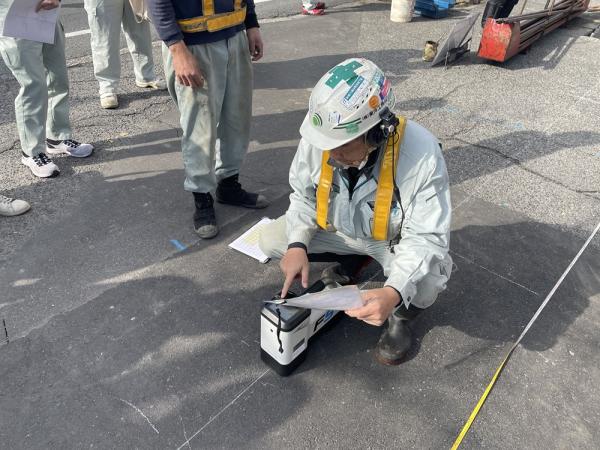

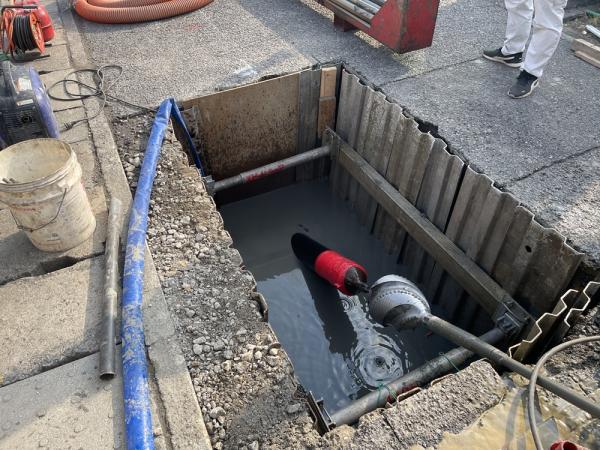

工法の評価: 今回の施工では、水路の下に木杭が埋設されており、布設計画を弧状にした計画でした。また、土質は粘性土が想定されましたが、想定以上に軟弱でありましたが、超軟弱地盤用のドリルヘッドに交換することで削孔工（ロケーティング）での方向修正を容易にしました。HDD工法は、簡易な立坑で施工が可能であり、立坑工、補助工法（薬液注入工）、管挿入工等の工程が不要となる為、工程の大幅な短縮と、それに伴うトータルコストの低減が図れました。スピーディーな施工で、近隣への影響（交通渋滞等）を最小限にでき、安全かつ早期に工事を完成させることができました。
